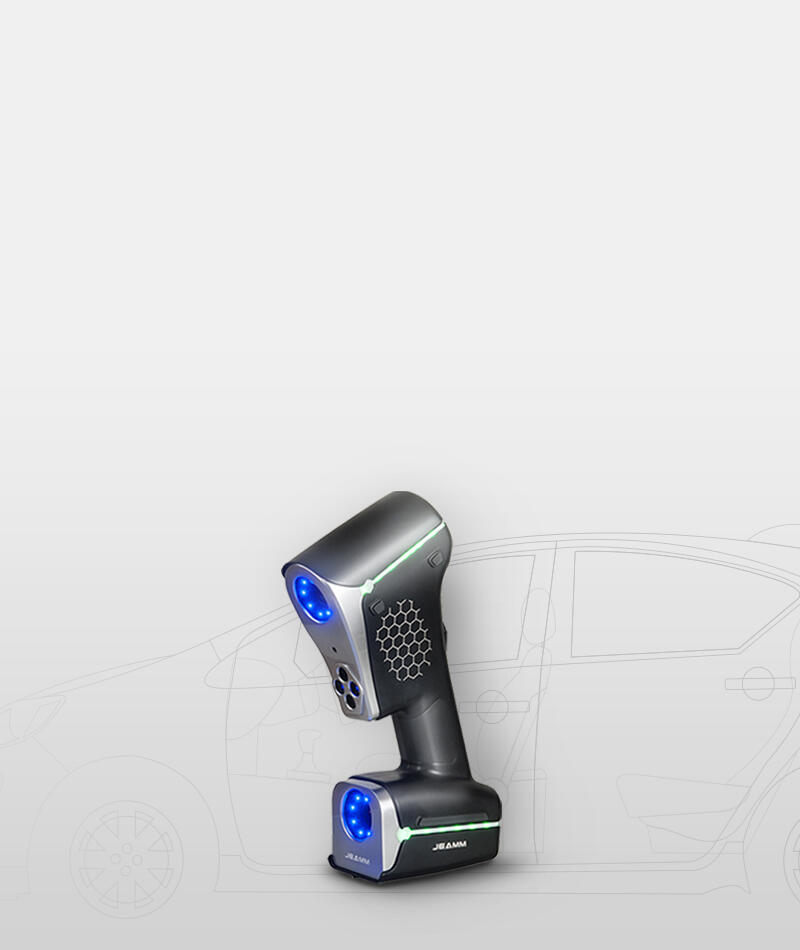

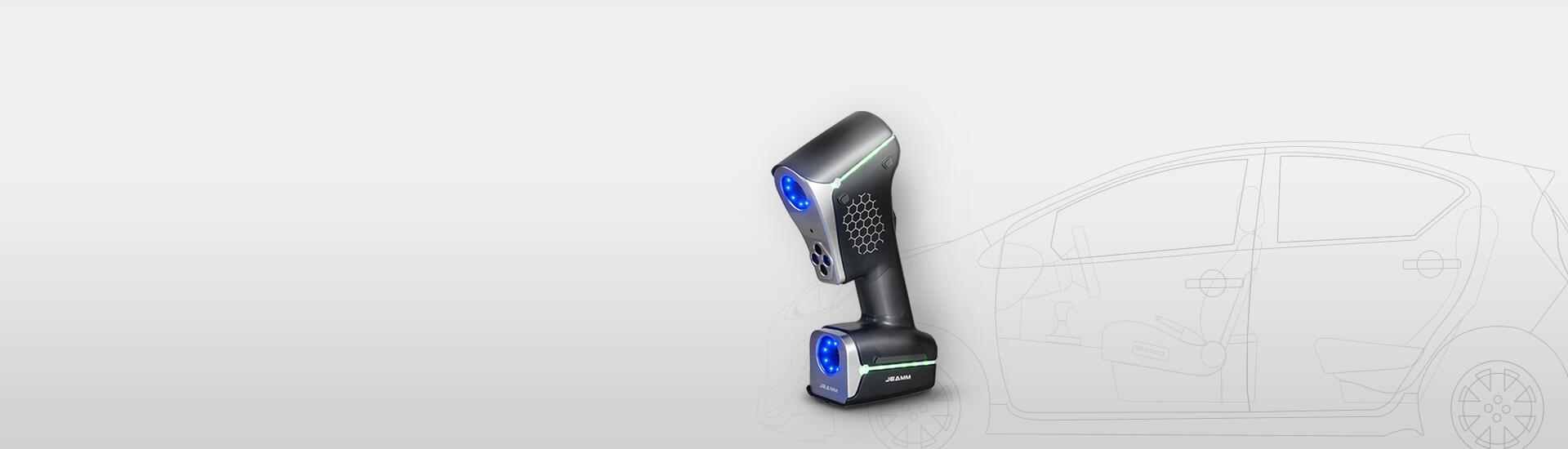

MYSCAN
3D智能追蹤掃描系統
Tracking 3D Scanner ｜ Without Marker
- 免貼點
- 智能追蹤
- 急速掃描
產品特色
Features- ✓免貼點全新技術，智能追蹤。
- ✓輕鬆掃描高光黑色工件，無懼細節。
- ✓多模定位精準捕捉。
- ✓超大掃描範圍，環境不設限。
探測位置偵測
超大範圍 任意捕捉
Track動態定位追蹤器兩顆鏡頭看的到的位置，皆可輕鬆捕捉數據，且可任意移動Track，輕鬆掃描各種大型工件，超強適應力環境不設限。
輕鬆量測三次元
超高精度 自由探測
接觸式光筆量測，無論工件大小、複雜度，以點線面輕鬆量測孔直徑、孔距、平行位置。解決傳統量測耗時、設備占空間，且工件受限的問題。
三次元量測系統
採用智能光學追蹤測量技術，擁有超高解析度智能相機，無需貼點即可完成高精度動態3D測量，可在航空航天、汽車製造、重工機械等行業滿足品質控制、產品開發、逆向工程、自動化測量等多樣需求。
MYSCAN球掃
採用22條十字交叉雷射光束+5條精掃+1條深孔掃描光束配置，測量速度達到285萬次/秒，最大精度0.02mm，最大單寬掃範圍550×660mm，單次量測距離4M，可執行遠距拼接至10M。
Track光學追蹤系統
MyScan全新技術升級，與Track光學追蹤系統在免貼點和貼點模式下進行掃描，作業時Track即時追蹤MyScan及被測工件上的相對位置，實現在現場量測環境具備震動與噪音狀況下，能保有高精度動態檢測。
接觸式光筆量測
全新設計的接觸式光筆量測應用於逆向工程、複雜部件裝配、CAD部件分析，任何大型零件與複雜尺寸檢測，無論任何量測地點或複雜工作環境下，都能展現無與倫比的超高精度、靈活性和適應性。
規格表
Specification| MYSCAN 3D 智能追蹤掃描系統 | |
| 掃描速率 | 2850,000/秒 |
| 雷射線數 | 藍光雷射22條線+5條精掃+1條深孔 |
| 掃描解析度 | 0.02mm |
| 體積精度 | 0.02mm/M |
| 最佳優化 | 0.015mm/m |
| 量測範圍 | 550x660mm |
| 追蹤範圍 | 單次量測距離4M 可執行遠距拼接至10M |
| 傳輸方式 | 有線傳輸 |
| 雷射等級 | Ⅱ級(人眼安全) |
| 輸出格式 | stl. ply. txt. obj. asc. (開放格式) |
| 掃描方式 | 貼點獨立掃描 |
| 免貼點複合式掃描 | |
| 測量功能 | 快速掃描 |
| 精細掃描 | |
| 深孔掃描 | |
| 一鍵測孔 | |
| 光筆測量(選配) | |
| 機器手臂通訊(選配) |
